こんにちは！
子どもと一緒に 3D CAD やものづくりを楽しみたい、”まるいしお”です。
今回は、Fusion360を使ったスパイラル形状のモデリング方法をご紹介します。
Fusion360の便利機能を使えば、簡単に作成することができます！
この記事はこんな方におすすめです
-
- モデリングを練習中の方
- Fusion360の便利機能を知りたい方
- 花瓶や鉛筆立て、小物入れなどを自作したい方
1.スパイラル形状のモデリング方法
この記事の内容は、動画としてアップしています。
テキストで不明な部分があった際には、ご参考にしてください。
早速、モデリングの手順をご紹介します。

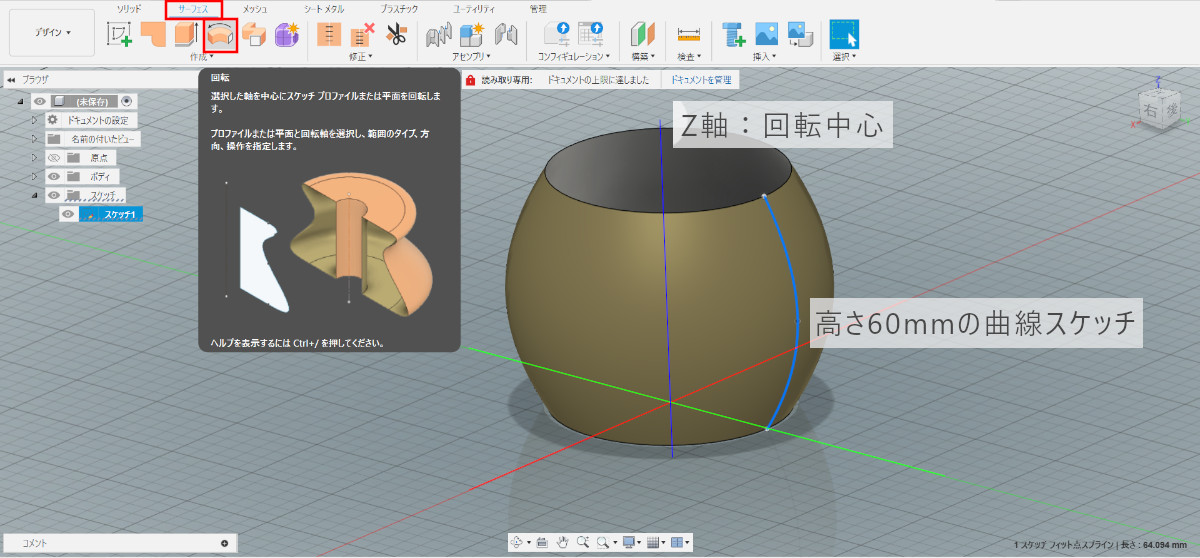

- スケッチで適当な曲線を描き、「サーフェス」の「回転」でベースとなる形状を作成します。

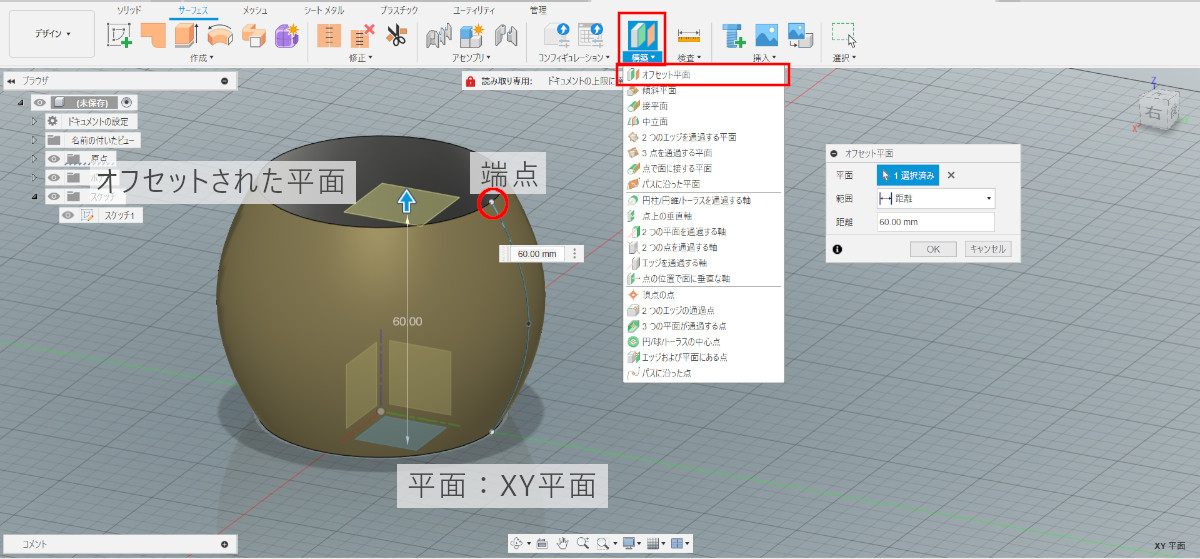

- 「構築」から「オフセット平面」を選択し、先ほど作成したスケッチの上端にXY平面と平行な平面を作成します。

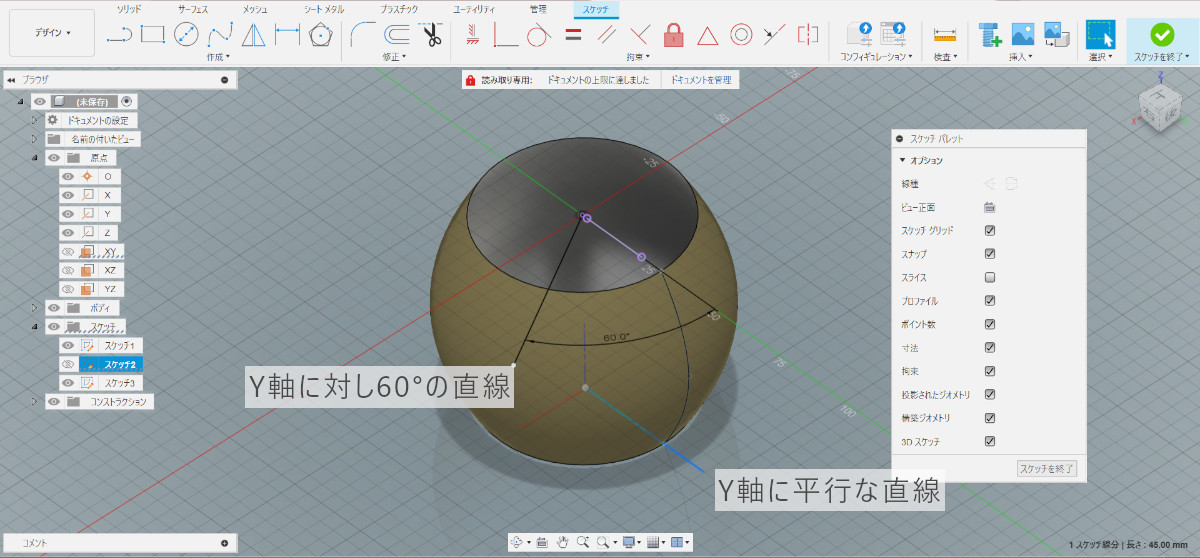

- XY平面とオフセット平面に、スケッチでそれぞれ直線を描きます。
・XY 平面： Y軸に沿った直線
・オフセット平面： Y軸に対して60°の直線

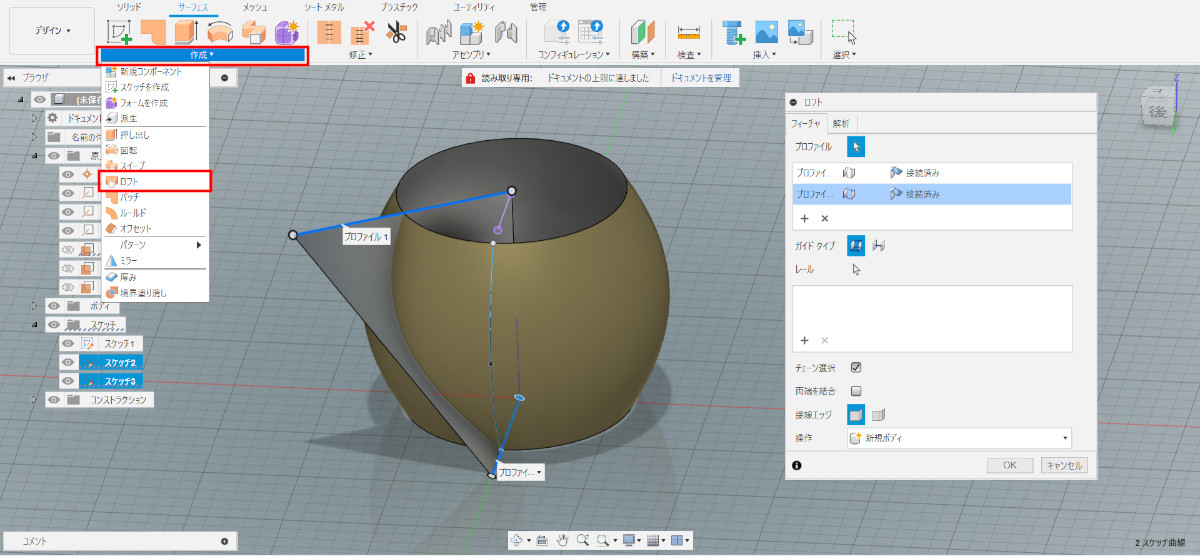

- 「ロフト」で先ほど作成した直線２本を選択して面を張ります。
- 1で作成した面を「オフセット」で、外側に3ｍｍ広げます。

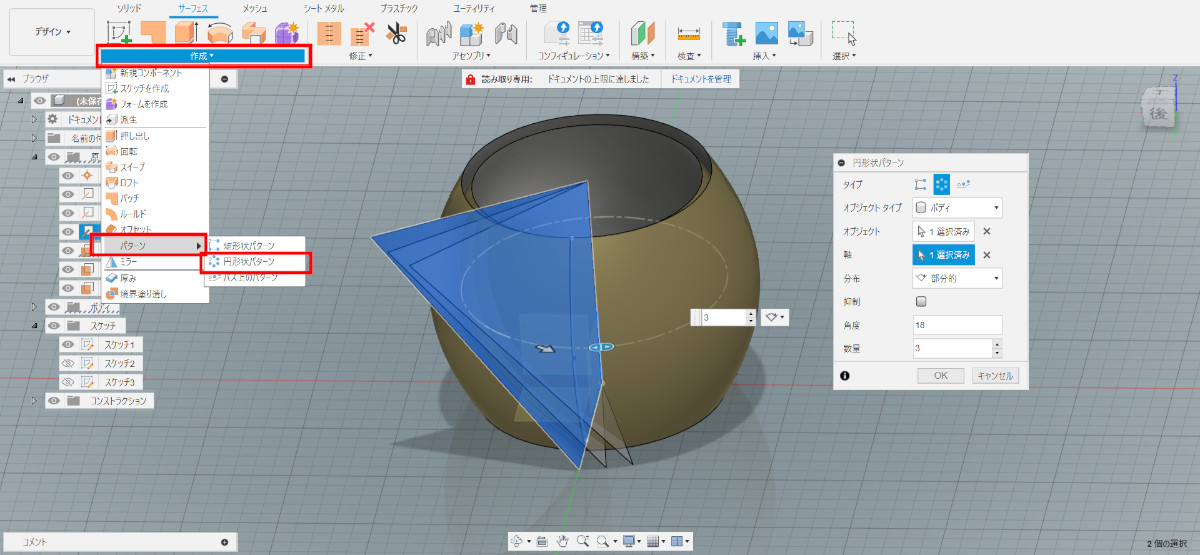

- 「パターン」の「円形状パターン」で、ロフトで張った面を以下の設定で増やします。
・オブジェクト： ロフトで張った面
・軸： Z軸
・分布： 部分的
・角度： 18°
・数量： ３

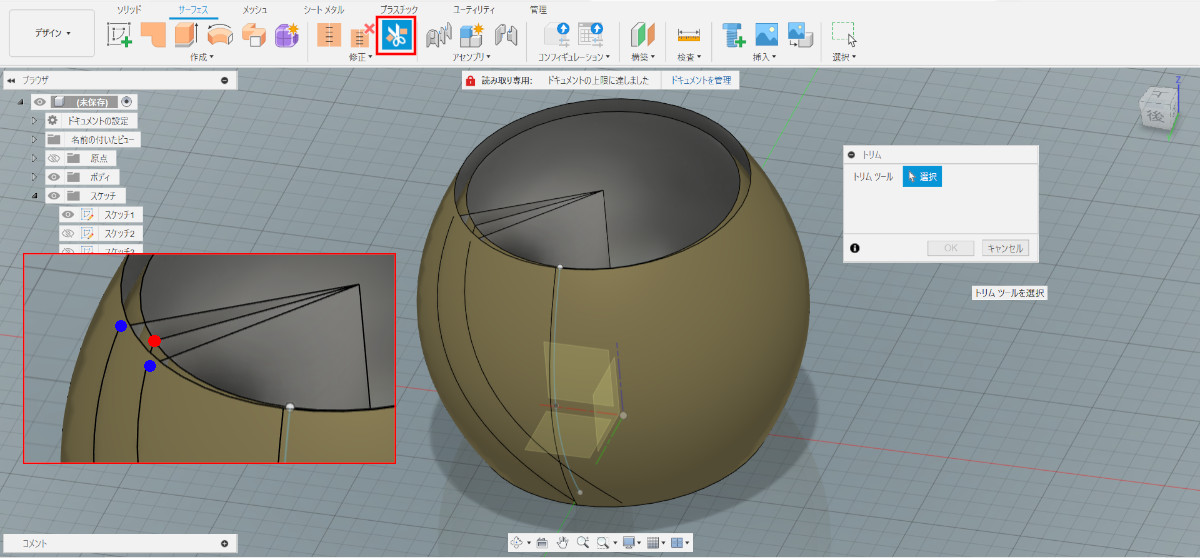

- 「トリム」で３つの面をカットします。
・左右の２面： 外側のベース形状
・真ん中の１面： 内側のベース形状

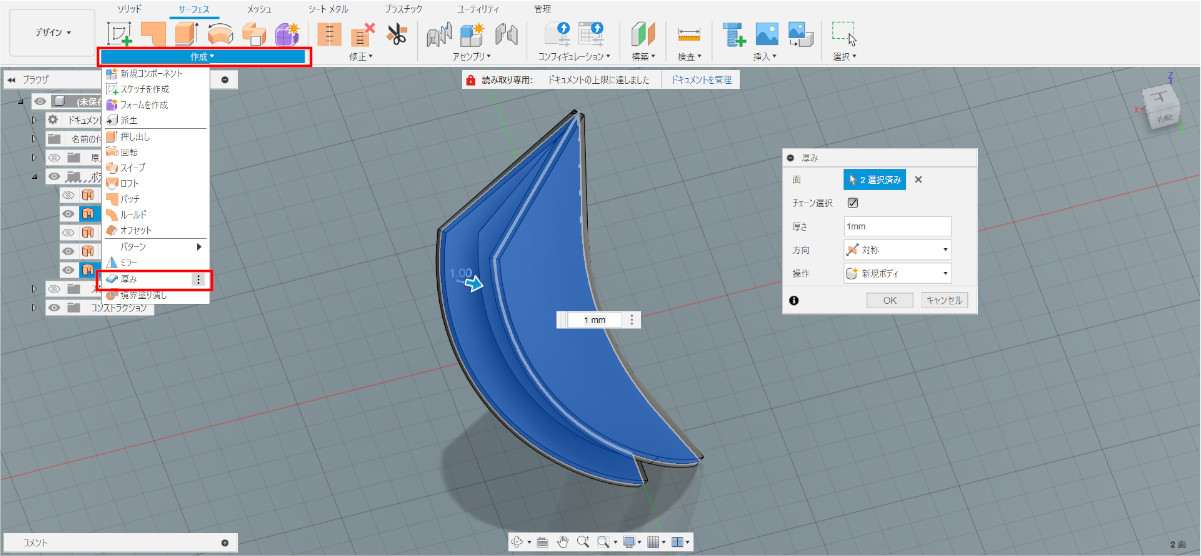

- 「厚み」で左右の２面にそれぞれ厚みをつけます。
・厚さ： 1 mm
・方向： 対称

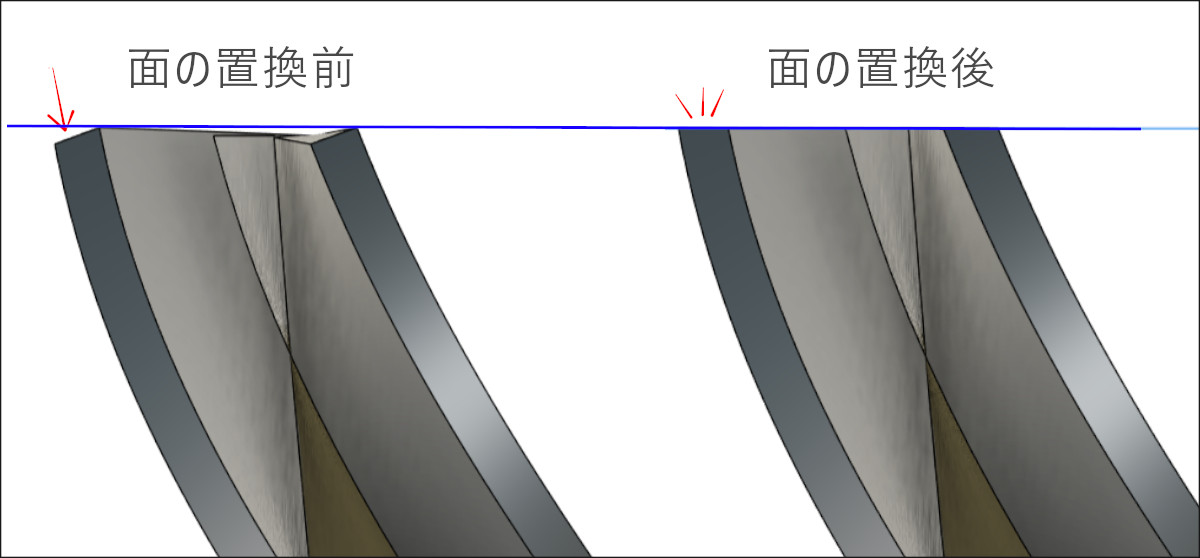

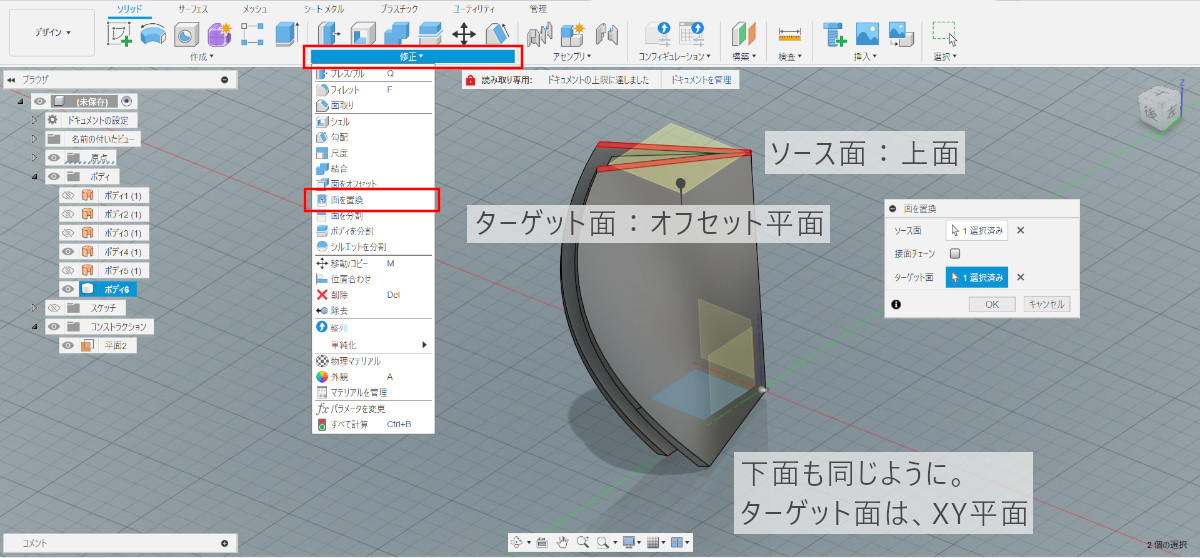

- 「面を置換」で厚みをつけた面の上下端を平らにします。
どうして、この作業をするの？
サーフェスに厚みを付けると、上下面は斜めになってしまいます。
今回はXY平面に平行になって欲しいので、「面を置換」で上下面が平らになるよう修正します。

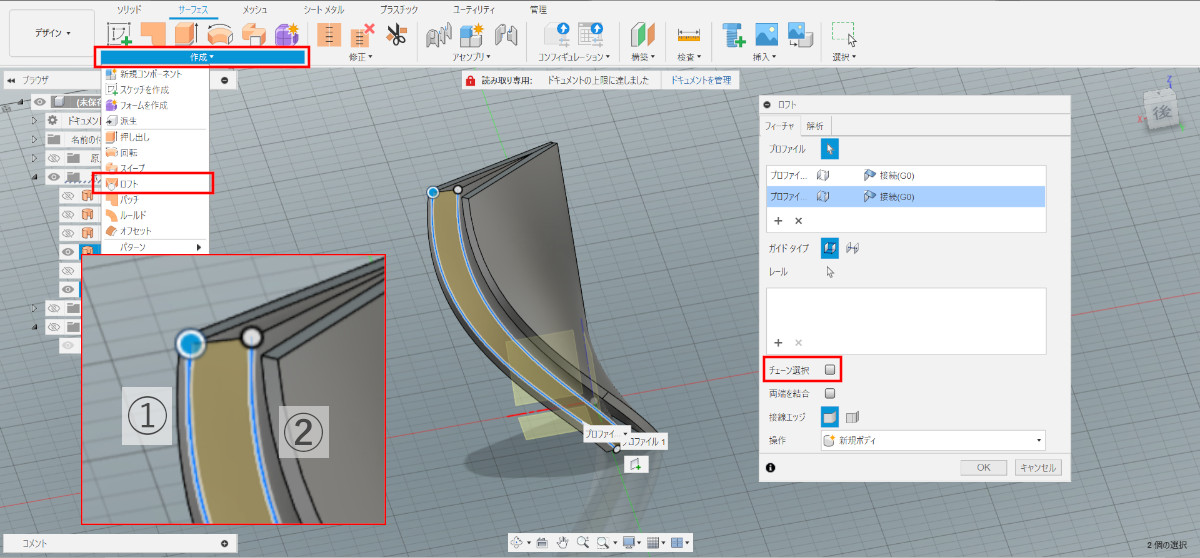

- 「ロフト」で図のエッジを選択して、面を張ります。この時、チェーン選択のチェックは外しておきます。

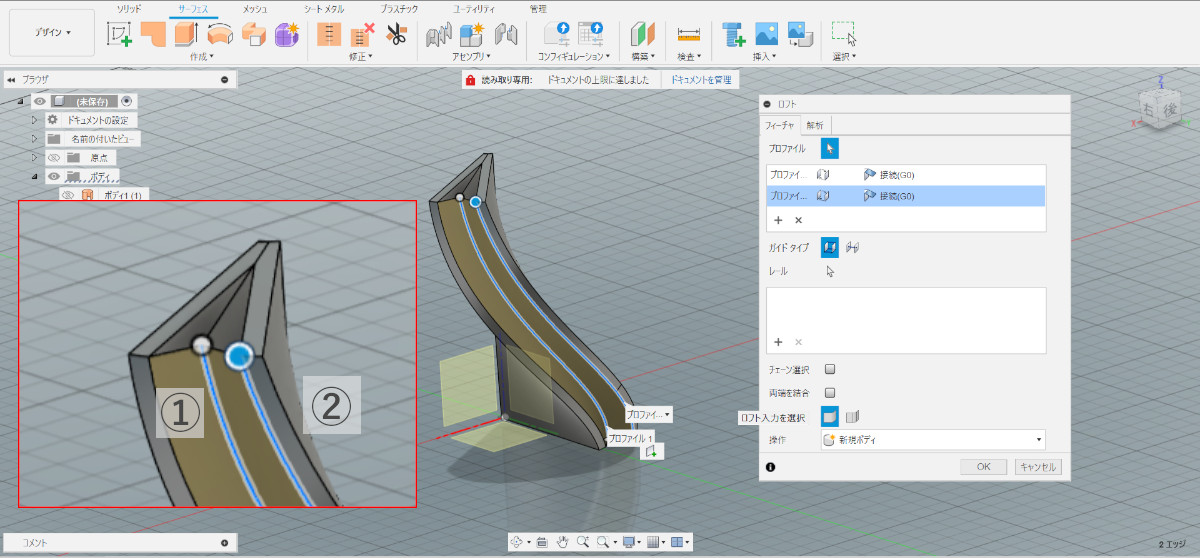

- 反対側も同じように「ロフト」で面を張ります。

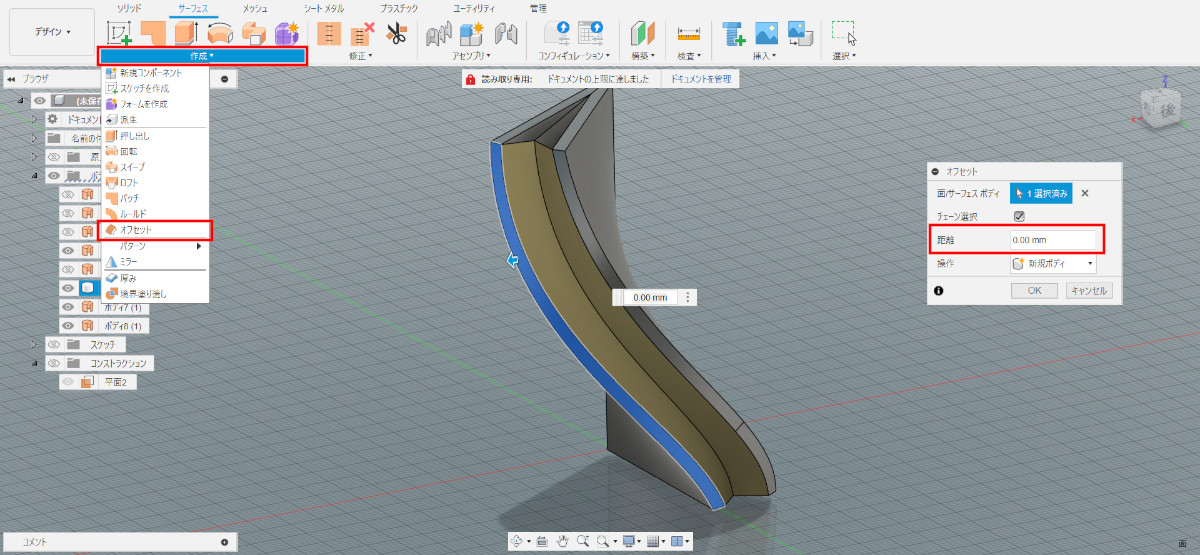

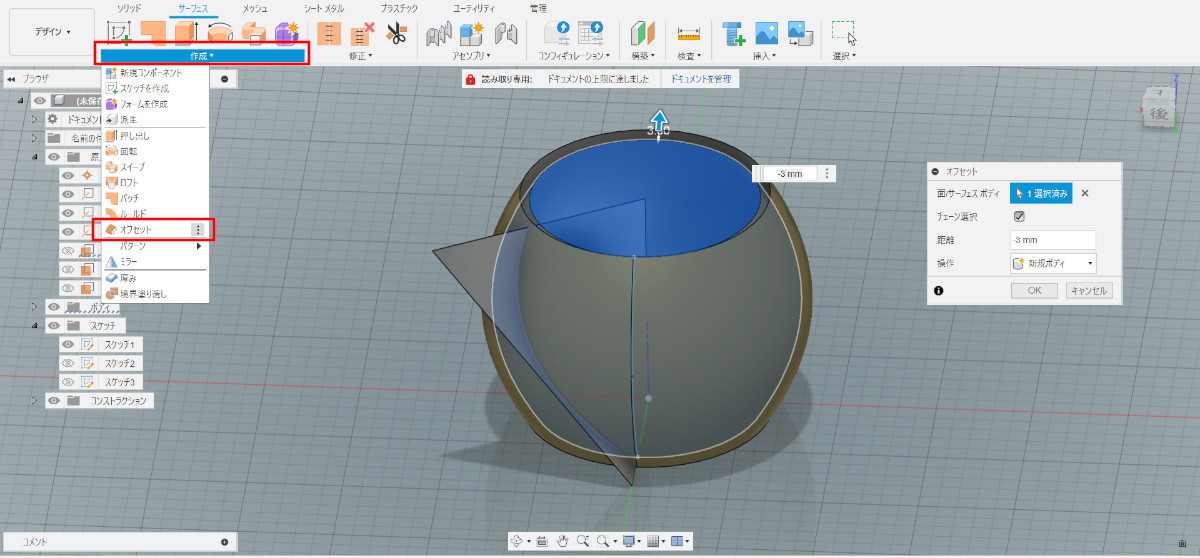

- 「オフセット」を使って、厚みをつけた側面を選択し、距離を０mmに設定して面を抽出します。

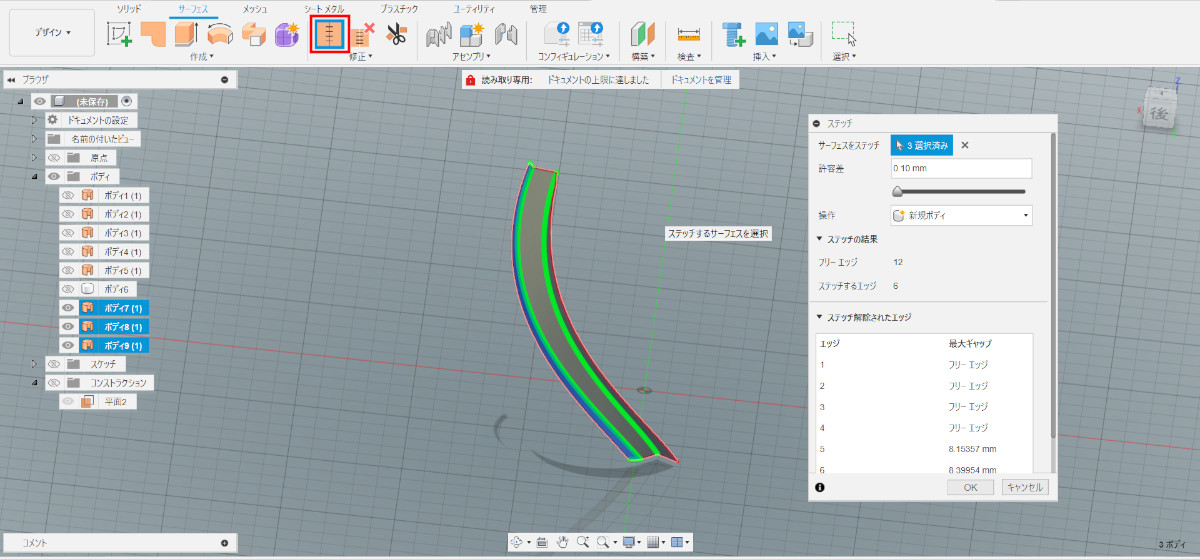

- 「ステッチ」を使って、10～11で作成した３面を結合させます。

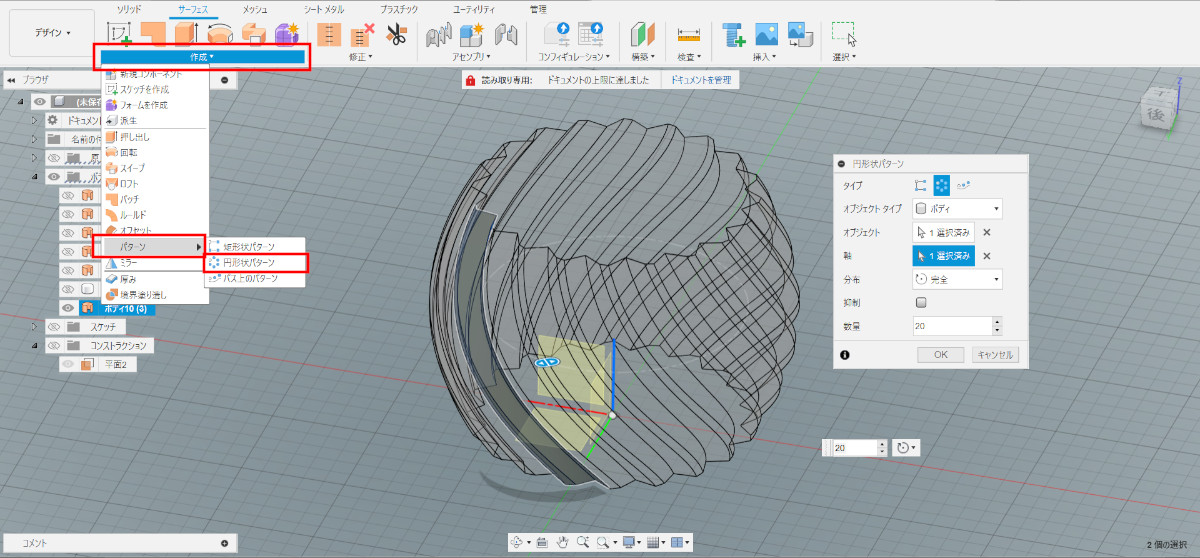

- 「円形状パターン」で結合した面を複製します。いっきに完成形が見えてきました！
・軸： Z軸
・分布： 完全
・数量： 20
- このままでは、底が抜けた状態なので埋めていきます。

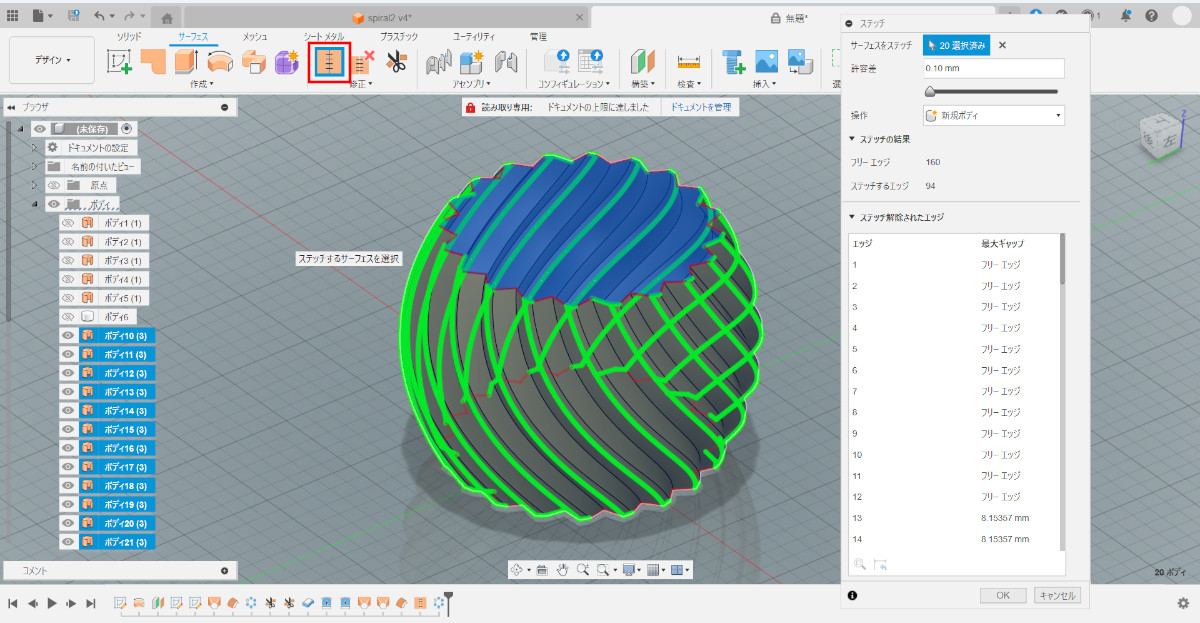

まずは、「ステッチ」ですべての面を結合させます。

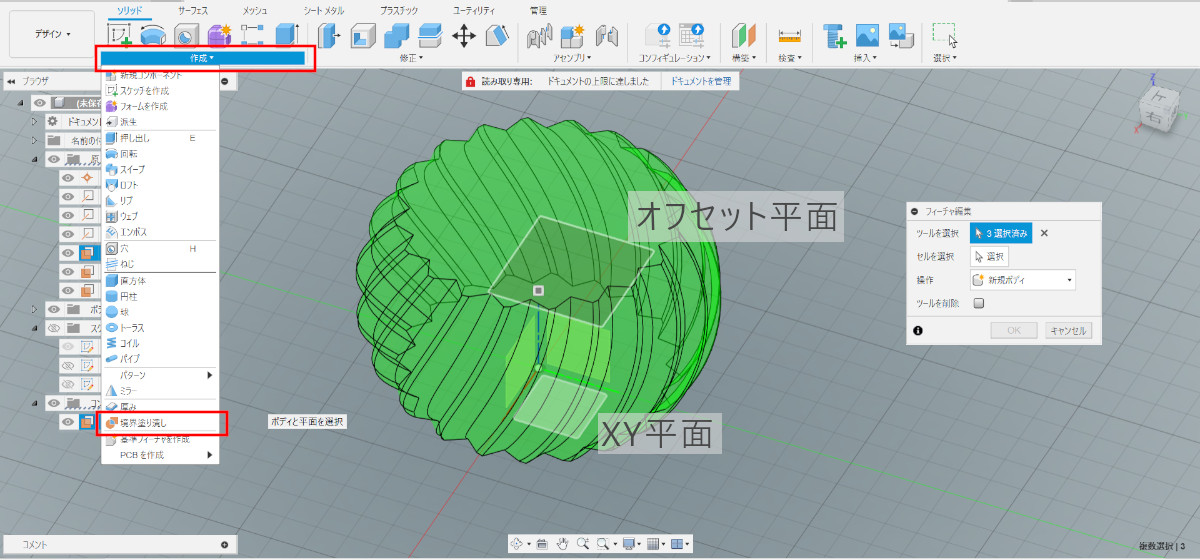

- 「境界塗りつぶし」でXY平面、オフセット平面と本体を選択します。すると、ソリッド化されます。

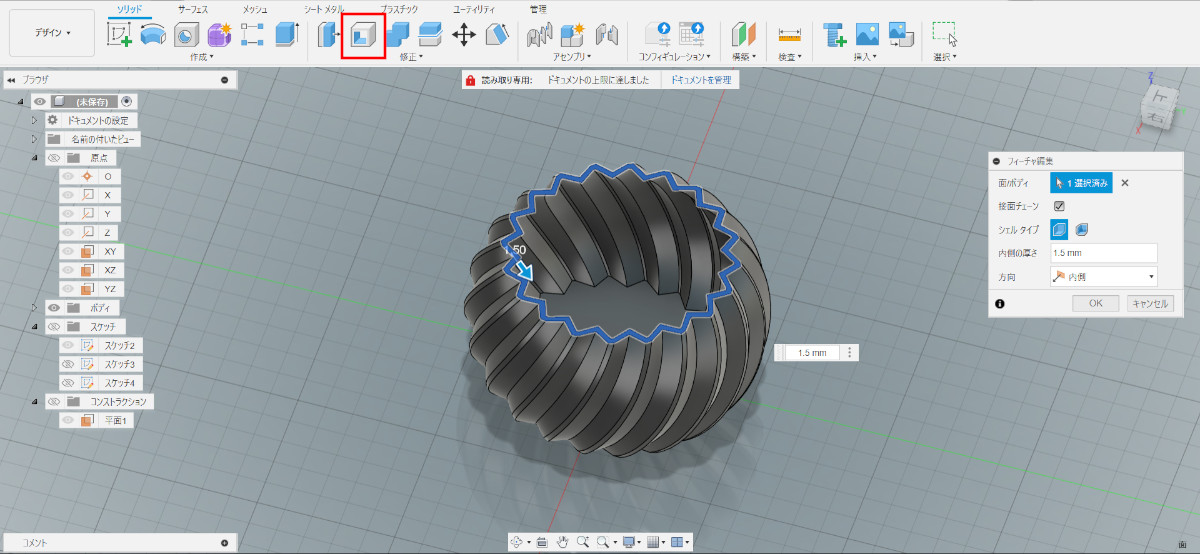

- 最後に「シェル」で中をくり抜いたら完成です！！
3.さいごに
Fusion360の便利機能を使えば、複雑な形状もこんなに簡単に作れます！
モデリングの練習などのご参考になれば幸いです。
さいごまでお付き合いいただきありがとうございました。
