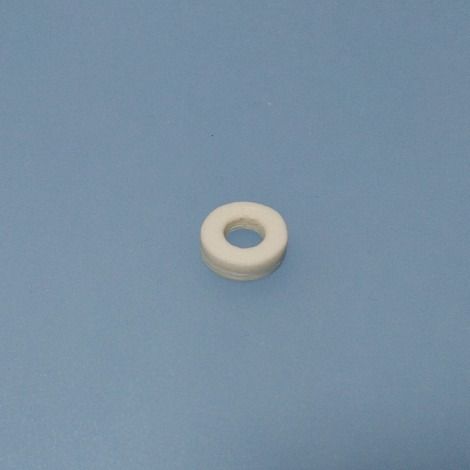

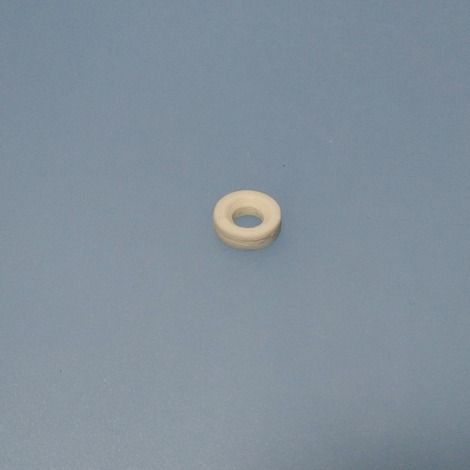

圧縮空気エンジン(11/11):Oリング押さえ

 圧縮空気エンジン組み立てに必要となる部品 No.11/11個中です。  圧縮空気で回る、圧縮空気エンジンを製作しました。  蒸気機関にしたかったのですが、ABS樹脂が100℃で軟化してしまうため蒸気は使えません。  組み立てには、印刷する部品以外にネジやOリング等の市販品が必要となります。  がんばれば、人の息でも回ります(動画最後の動作チェックで、自分の息で回してます)。  作り方は動画を参照してください。  https://youtu.be/aKs97YC9ZGU   部品リスト(3D印刷部品) ①ピストン      ②接続棒       ③シリンダー     ④圧縮空気導入部   ⑤シリンダー押さえ  ⑥フライホイール ⑦リング ⑧フライホイールスタンド ⑨シリンダースタンド ⑩袋ナット ⑪Oリング押さえ 部品リスト(購入品) ①M10✕15ボルト 4本          ②M10ナット 4個    ③六角頭M4✕30ボルト 4本          ④六角頭M4✕20ボルト 2本          ⑤M4ナット 6個    ⑥M4用ワッシャー 6個 ⑦M4✕20タッピングビス 4本 ⑧Φ3パイプor棒 35mm 3本 ⑨外径Φ6フレックスチューブ 0.5m ⑩内径Φ6 Oリング ← 無くても動きました ⑪木板(台用)およそ180✕80✕15t 1枚
